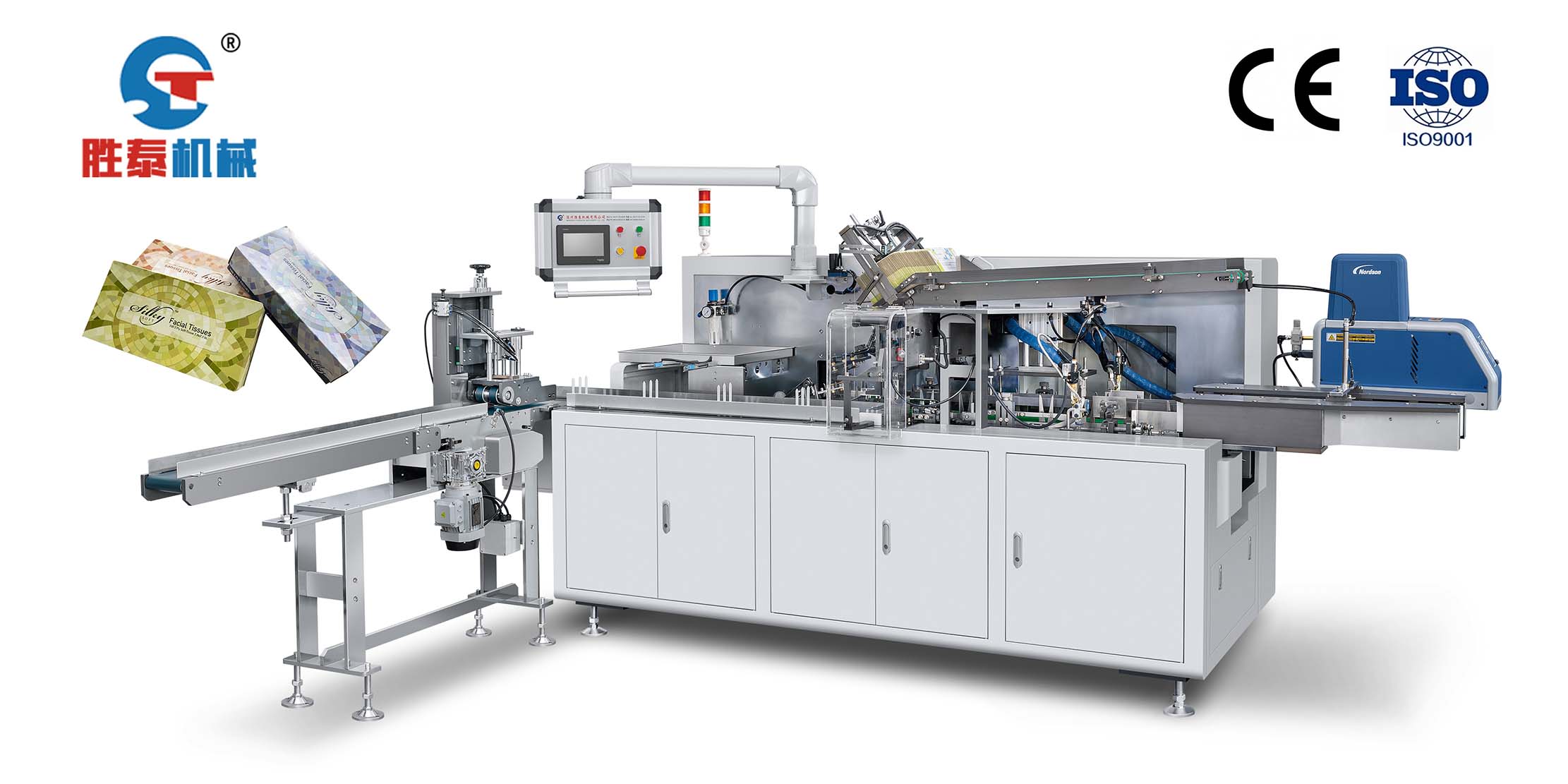

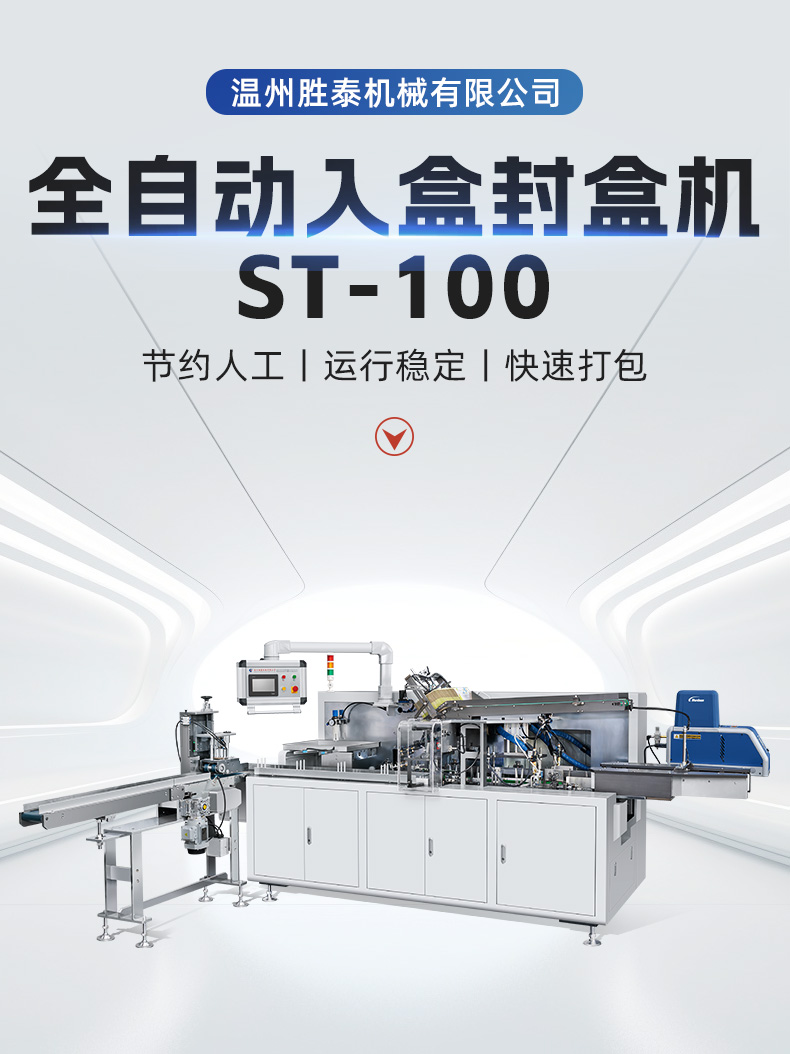

ST-100纸巾自动装盒机

ST-100

纸巾自动装盒机

产品概述:纸巾自动装盒机主要用于卫生用品、日用品等产品纸盒折盒包装。本机器采用一系列的机械传动和光、电、气的配合来自动完成送料、分料、送盒、开盒、装物料、检测、喷胶、封盒、剔废及成品输出等工序完成产品装盒。

视频
详细说明

装盒机概述全自动装盒机五大创新:

1、产能高,稳定速度可达80盒/分钟;

2、功能齐,半盒/全盒,纸高盒低/纸低盒高均可;

3、换产快,可换规格仅需10-20分钟;

4、操作便,伺服送纸、PLC控制系统易掌握;

5、成本低,采用进口胶机0.3mm-0.36mm喷嘴胶量少;

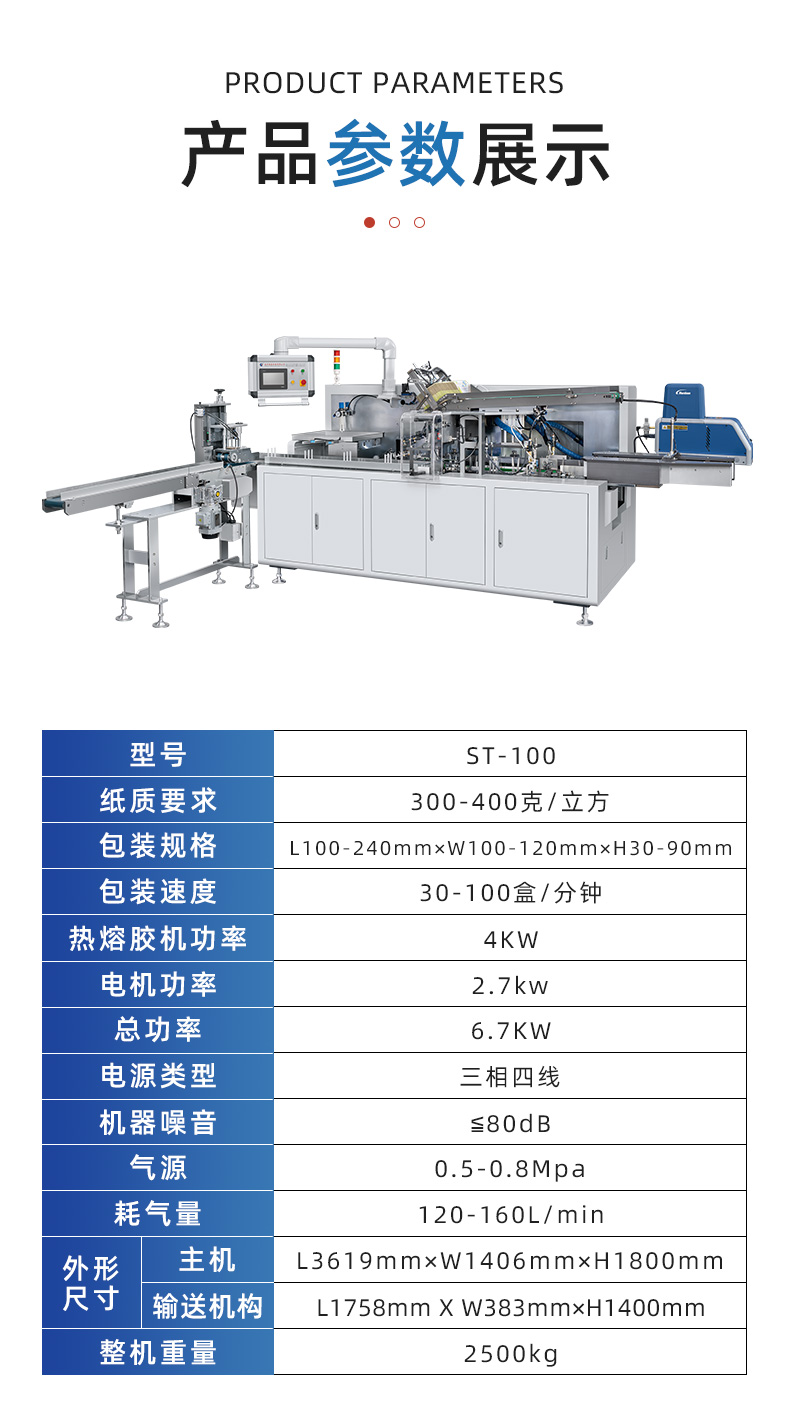

纸巾装盒设备技术

项目/型号

ST-100纸盒包装机

纸质要求

300-400g/m3

包装规格

L(100-240)×W(100-120)×H(20-90)mm

包装速度

30-80盒/分钟

热熔胶机功率

2.32KW

电机功率

2.74KW

总功率

6.2KW

电源类型

三相五线380V 50Hz

机器噪音

≤80dB

气   源

0.5-0.8 Mpa

耗气量

120-160L/min

主机尺寸

L3250×W1650×H1800mm

输送机构尺寸

L2000×W260×H1200mm

整机重量

2100kg

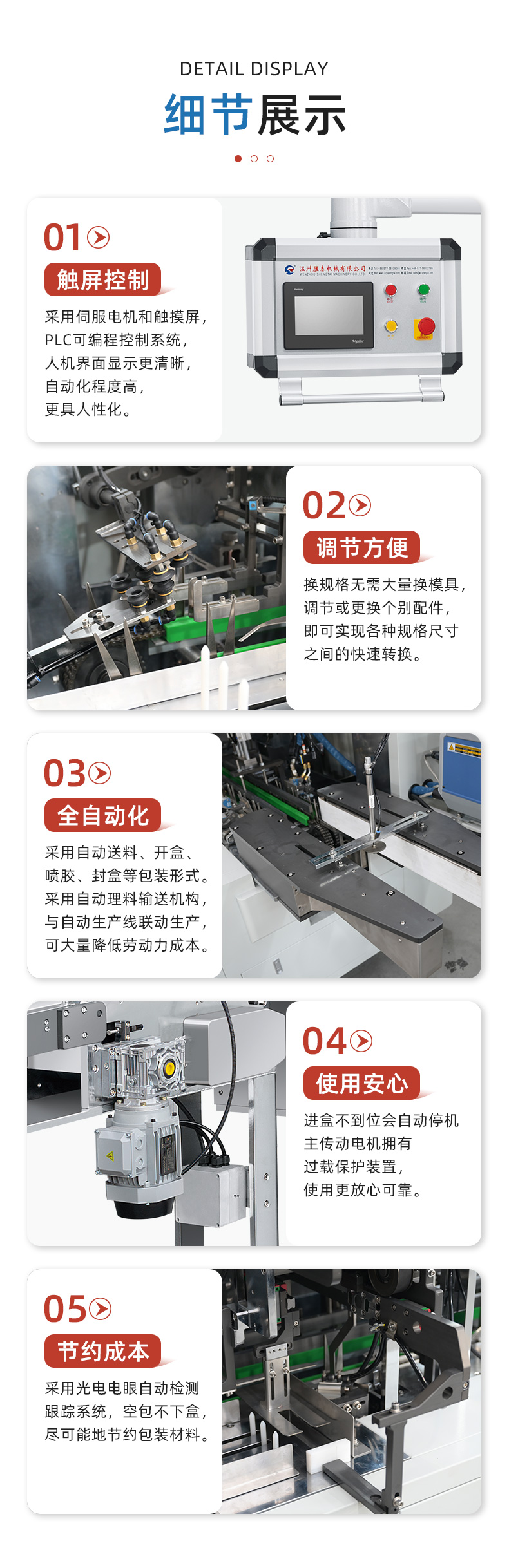

卧式装盒机设备解读

1、采用自动送料、开盒、入盒、喷胶、封盒、剔废等的包装形式,结构紧凑合理,操作调整简单;

2、采用伺服/步进电机和触摸屏、PLC可编程控制系统,人机界面显示操作清晰简便,自动化程度高,更具人性化;

3、采用光电眼自动检测跟踪系统,空包不下盒,最大限度地节约了包装材料;

4、包装范围大,调节方便,各种规格尺寸之间可实现快速转换;

5、更换规格无需更换所有模具,只需更换少量配件和调节即可实现;

6、采用物品进盒不到位自动停机和主传动电机过载保护装置,运行更安全可靠;

7、可根据客户要求,采用上翻式安全防护罩,操作简便,外形美观;

8、可与大回旋切断机、热收缩膜包装机、三维包装机等设备实现联动生产;

9、可根据包装物要求设计各种自动下料器和入盒系统;

10、可根据客户要求选配热熔胶机和热打码机。

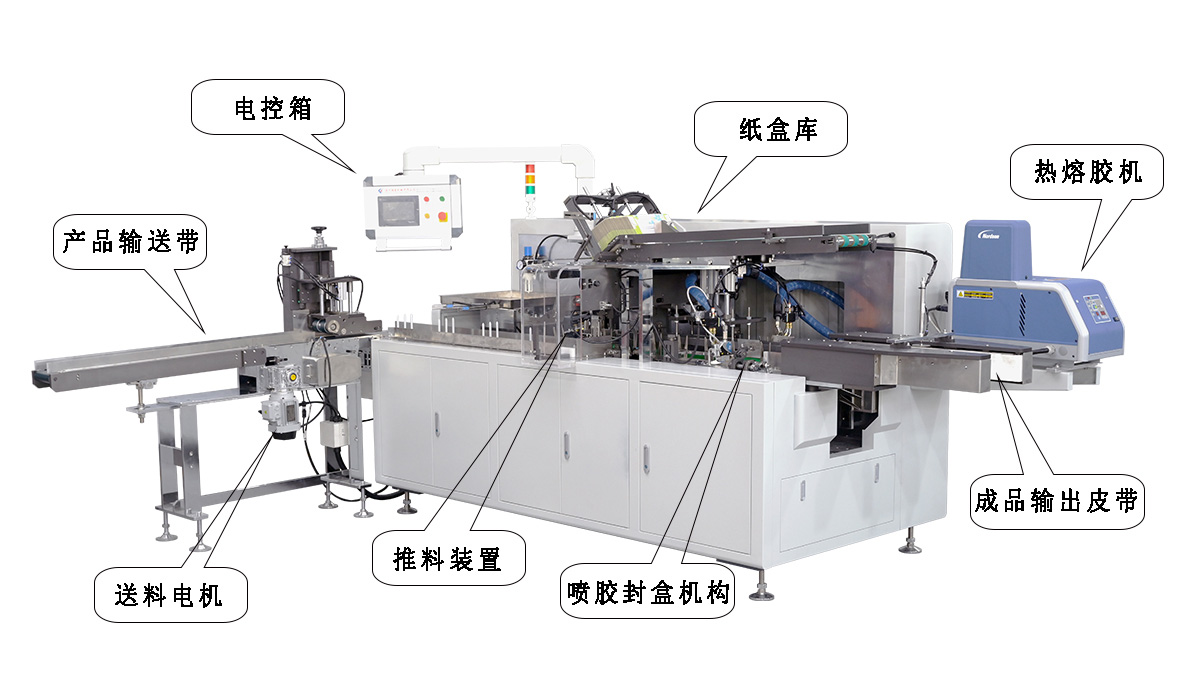

自动装盒机工作原理

当物料(纸巾)准确地推入纸盒中时,纸盒在走盒链条的带动下将继续向前移动。由前端的关侧舌机构和纸盒下盖导向折封机构将纸盒处于封盒状态(此时上盖处于打开状态)。当纸盒经过喷胶延时光电开关时,将由PLC指使喷胶机构喷胶(无物料不喷胶,喷胶的长度和位置可通过触摸屏上编码器画面来设置,详情请见编码器设置说明),喷胶后即进入封盒工位,封完纸盒后由送盒链条输送至成品输出皮带处,再由成品输出皮带输出。在成品输出皮带上装有空盒剔除装置,以避免空盒进入下一道工序。
