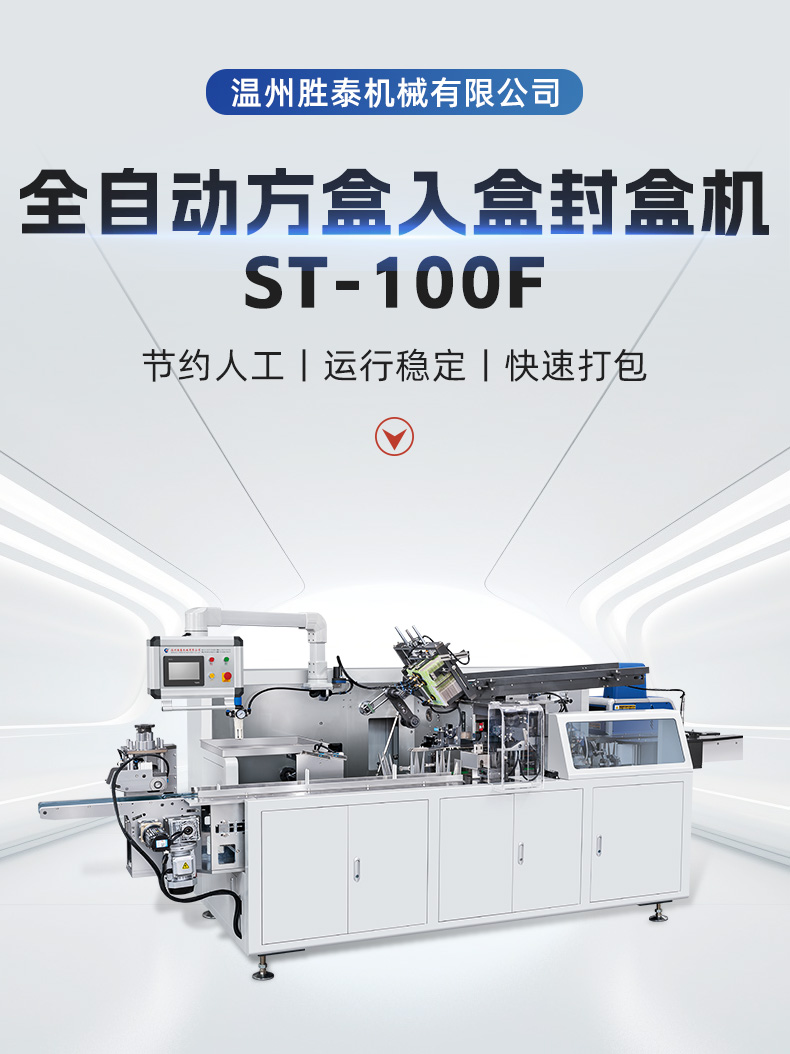

ST-100F全自动方盒入盒封盒机

ST-100F

全自动方盒入盒封盒机

产品概述:本设备用于单粒装盒机包装,采用伺服传动及PLC控制系统.存储纸盒平台,自动取盒至输送机构并开盒成型然后送至撑盒机构;然后模具将产品推入纸盒,纸盒行进过程中自动喷胶机封盒并送出包装机。

视频
详细说明



对比以前设备的改进:

1、推纸入盒,现改用伺服推纸,使推纸速度、长度可调,对纸巾要求降低,能完美适用于各种材质的纸,奠定80/分钟稳定速度。

2、理料输送带的改进,现改用同步带传动,声音更小、操作更换方便、维护成本降低。

3、输送带压纸螺杆改气缸,使调整更方便快捷稳定,不会出现上下松动。

4、输送带螺杆换导轨,增加稳定度,使其运动更流畅。

5、长度调节螺杆换成滚针螺杆,使调节更准,无间隙晃动。

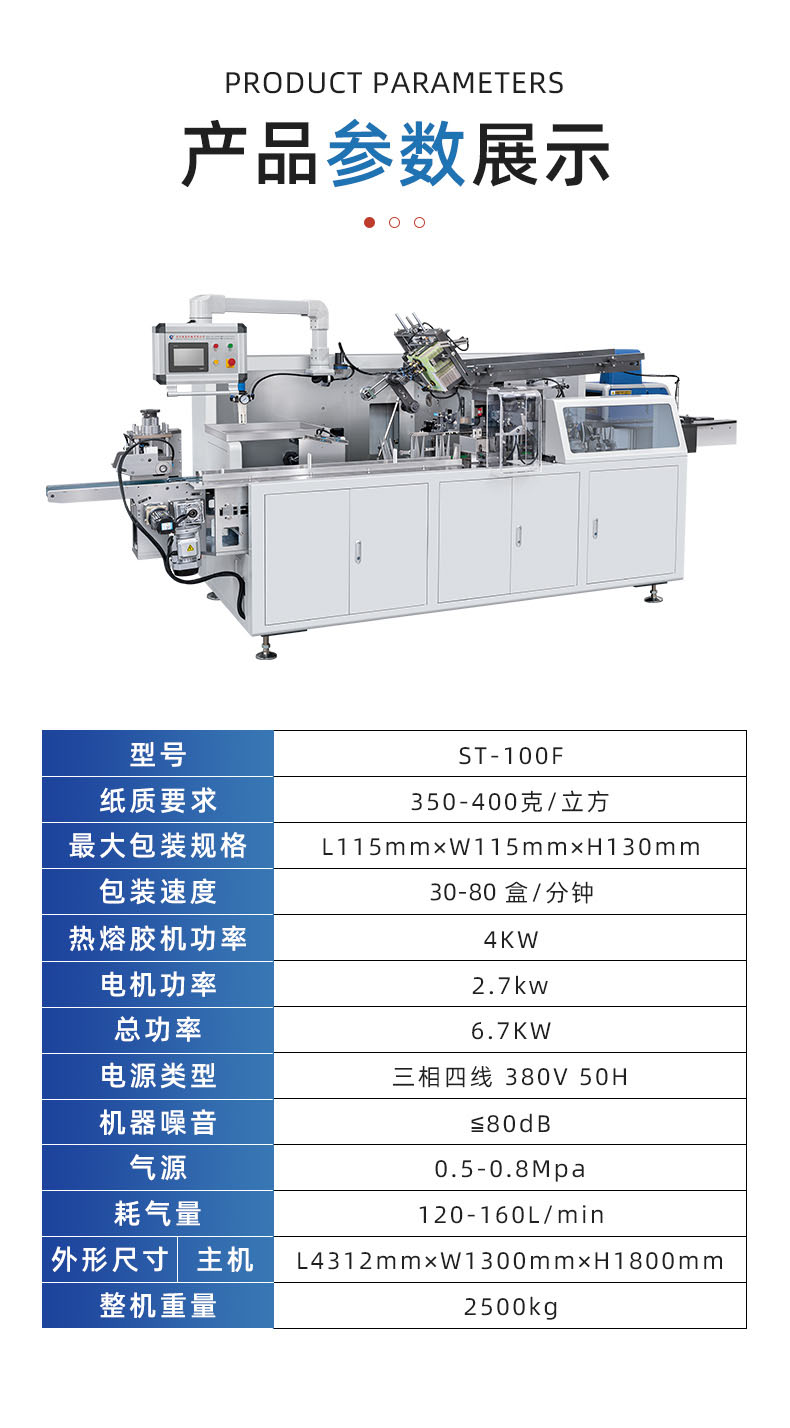

装盒机技术参数

项目/型号

ST-100F 全自动方盒入盒封盒机

纸质要求

350-400g/m³

包装规格

L 115 ×W 115 ×H 130 mm

包装速度

30-70盒/分钟

热熔胶机功率

4KW

电机功率

2.7KW

总功率

6.7KW

电源类型

三相四线 380V 50Hz

机器噪音

≤80dB

气   源

0.5-0.8 Mpa

耗气量

120-160L/min

主机外形尺寸

L3250×W1650×H1800mm

整机重量

2500kg

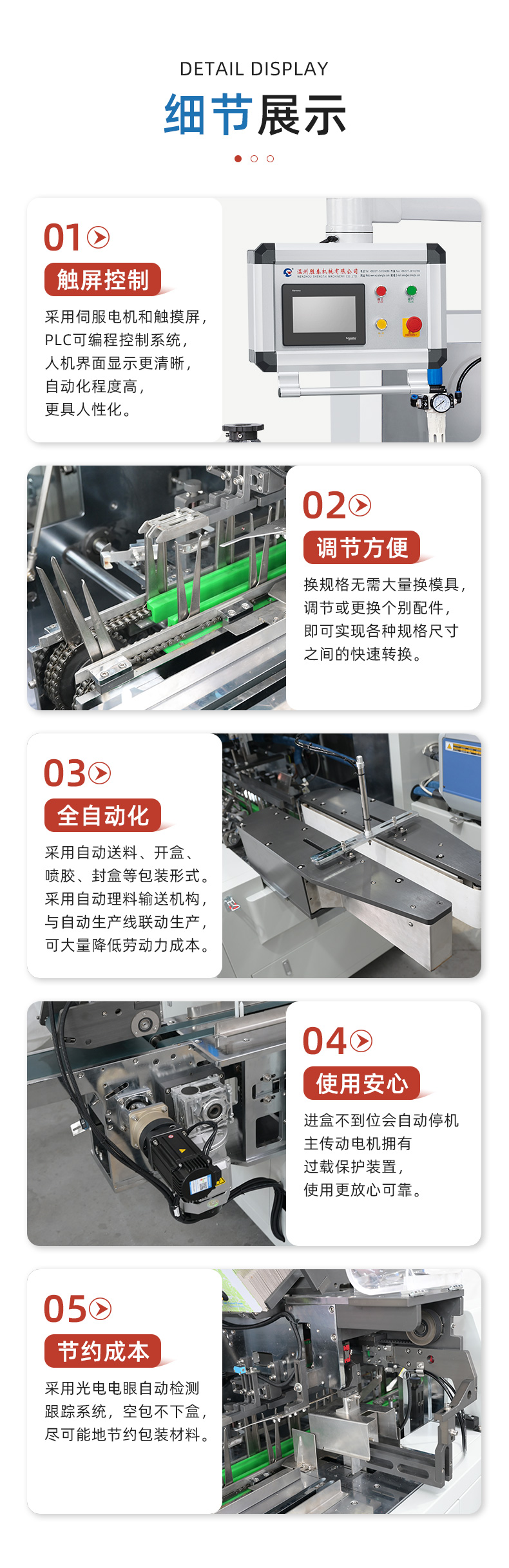

装盒机性能特点


1、采用自动送料、开盒、喷胶、封盒等包装形式,结构紧凑合理,操作调整简单。

2、采用伺服电机和触摸屏,PLC可编程控制系统,人机界面显示更清晰,自动化程度高,更具人性化。

3、采用自动理料输送机构,方便与自动生产线联动生产,可大量降低劳动力成本。

4、采用光电电眼自动检测跟踪系统,空包不下盒,最大限度地节约了包装材料。

5、包装范围大,调节方便,各种规格尺寸之间可实现快速转换。

6、更换规格无需大量更换模具,只需调节或更换个别配件即可实现。

7、采用纸巾进盒不到位自动停机和主传动电机过载保护装置,使用更安全可靠。
