温州胜泰机械有限公司

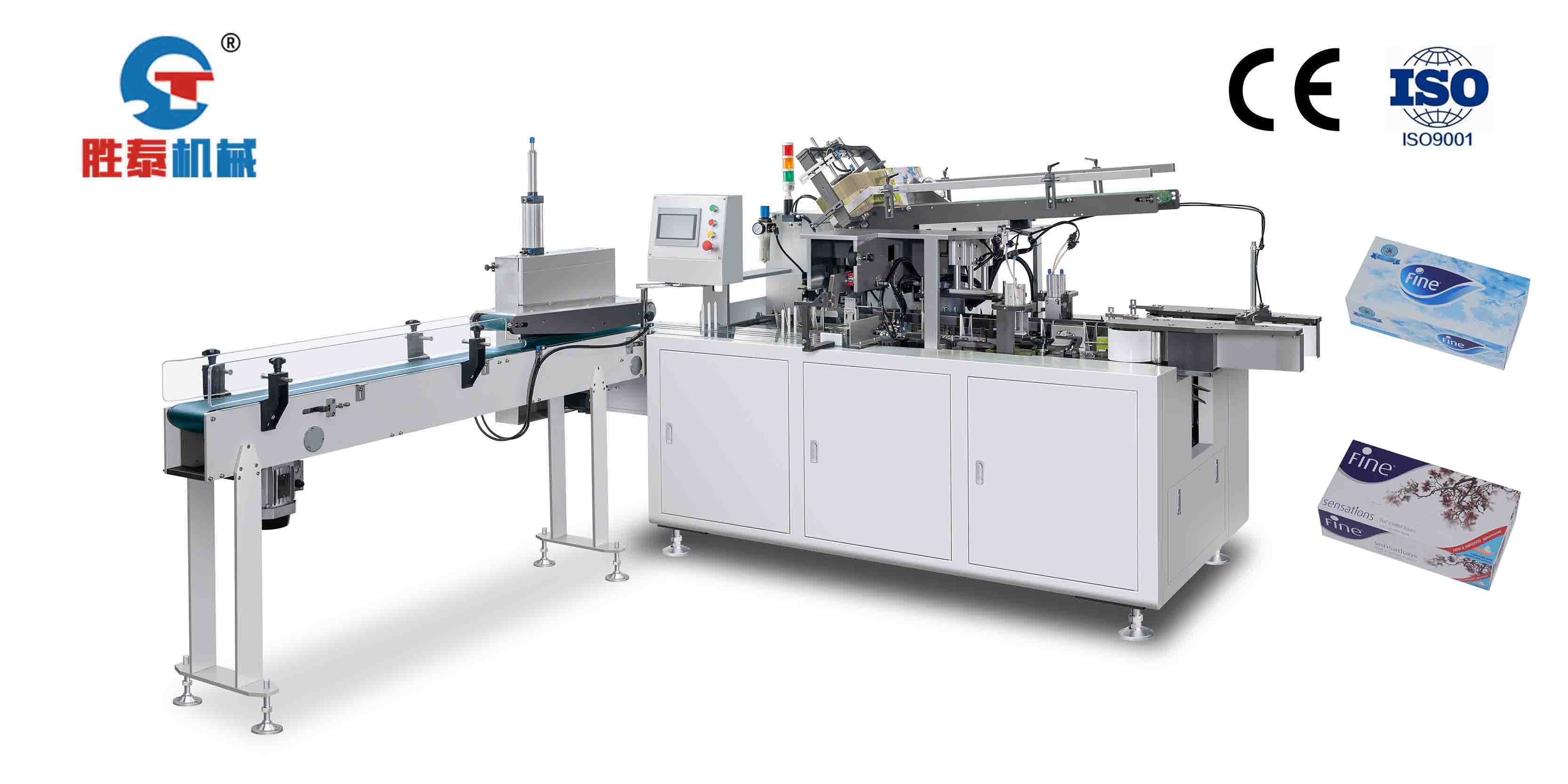

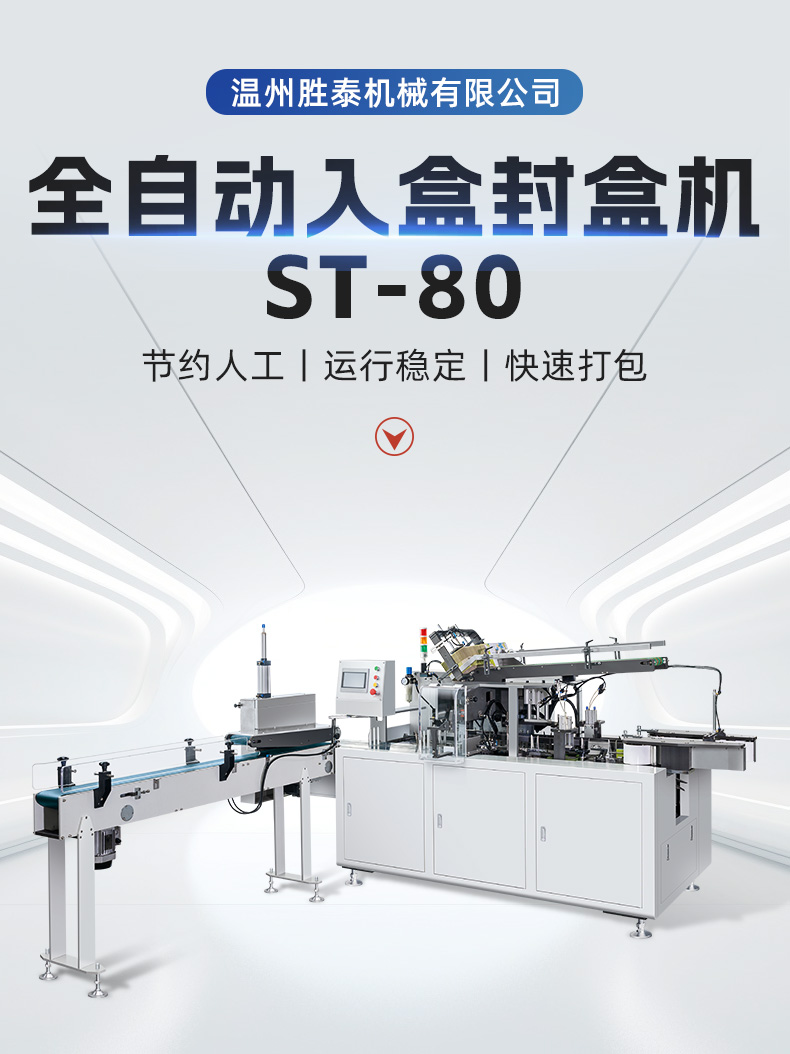

ST-80全自动抽纸封盒机

ST-80

全自动抽纸封盒机

产品概述:全自动抽纸封盒机结构采用一系列较为精密的机械传动和光纤、电、气的配合来完成检测、送料、理料、送盒、开盒、装盒、检验、封盒,整形、踢废及成品输出等工序。适用于面巾纸、动切纸、方巾纸、手帕纸、棉柔巾等自动入盒封盒包装。

视频
详细说明

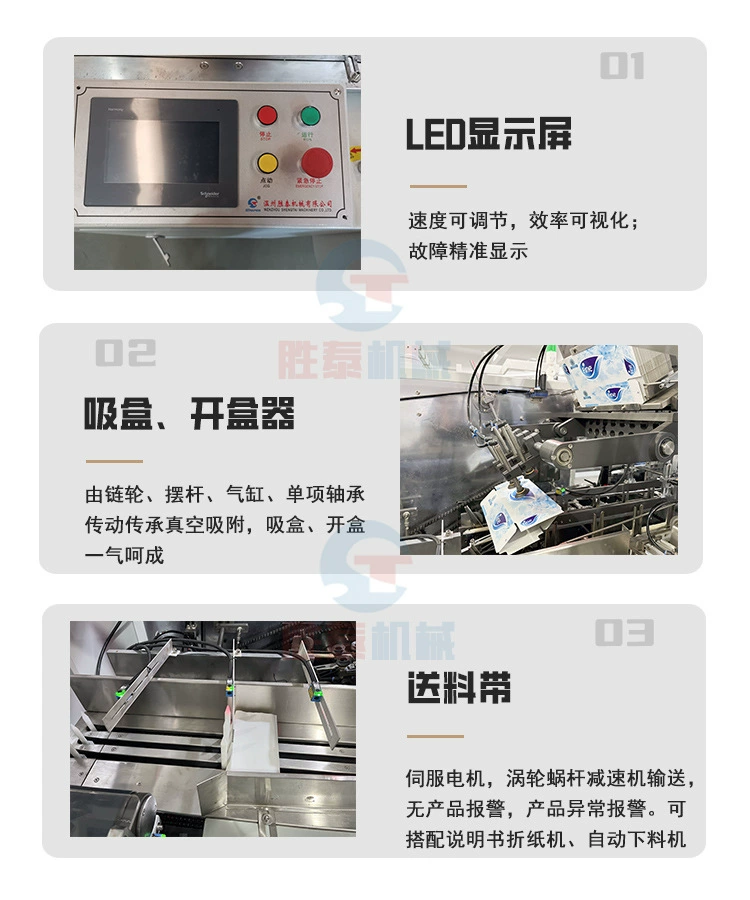

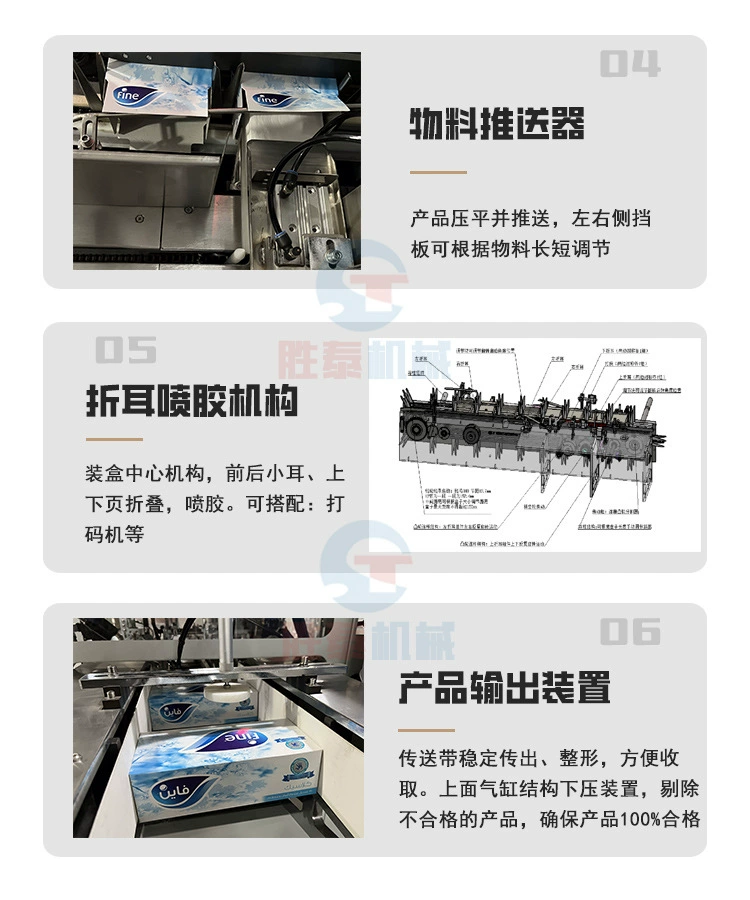

纸盒包装机厂家-温州胜泰机械纸巾装盒机细节自动装盒机细节1自动装盒机细节2

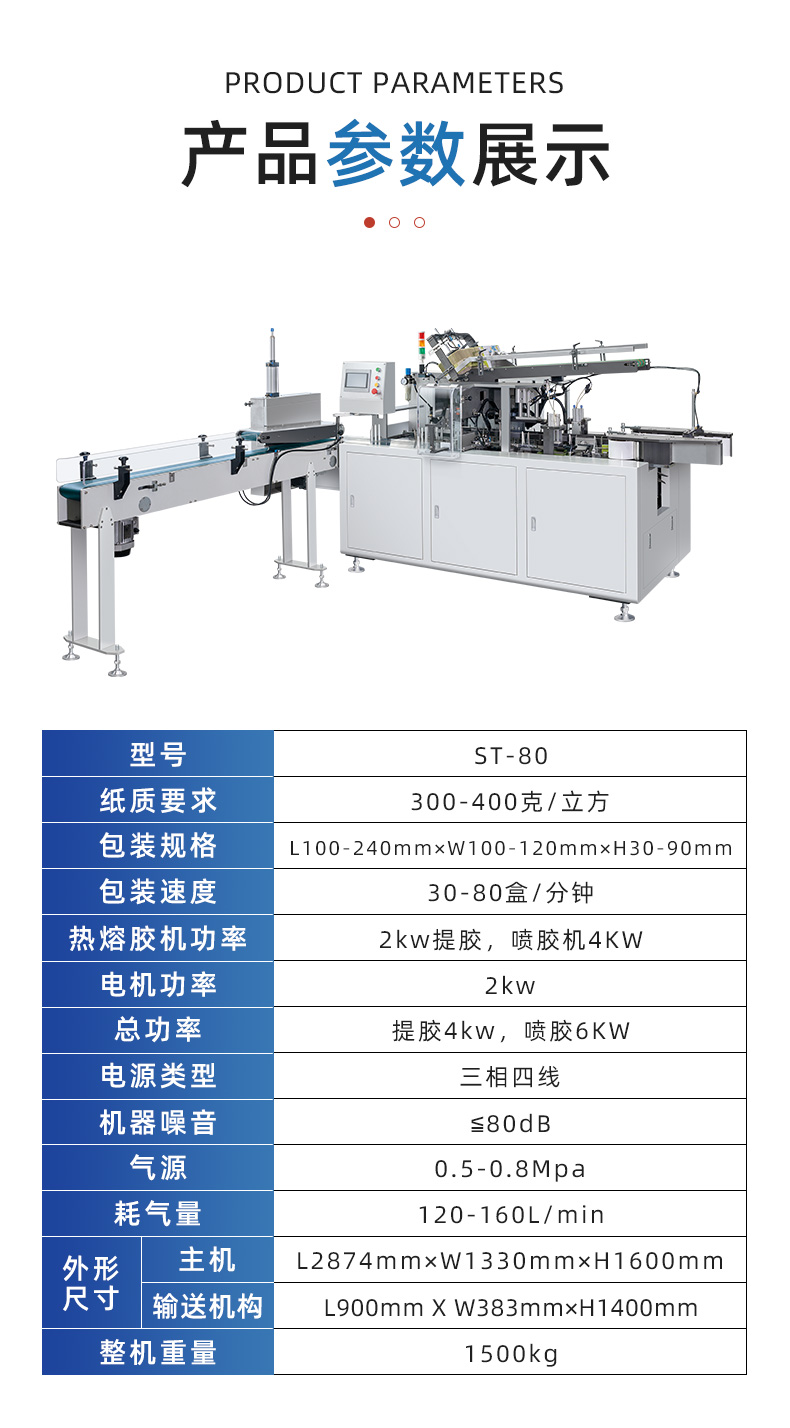

热熔胶封盒机技术参数

项目/型号

ST-80 全自动抽纸装盒机

纸质要求

300-400g/m3

包装规格

L(100-240)×W(100-120)×H(20-90)mm

包装速度

30-80盒/分钟

热熔胶机功率

2.32KW

电机功率

2.74KW

总功率

6.2KW

电源类型

三相五线380V 50Hz

机器噪音

≤80dB

气   源

0.5-0.8 Mpa

耗气量

120-160L/min

主机尺寸

L3250×W1650×H1800mm

输送机构尺寸

L2000×W260×H1200mm

整机重量

1800kg

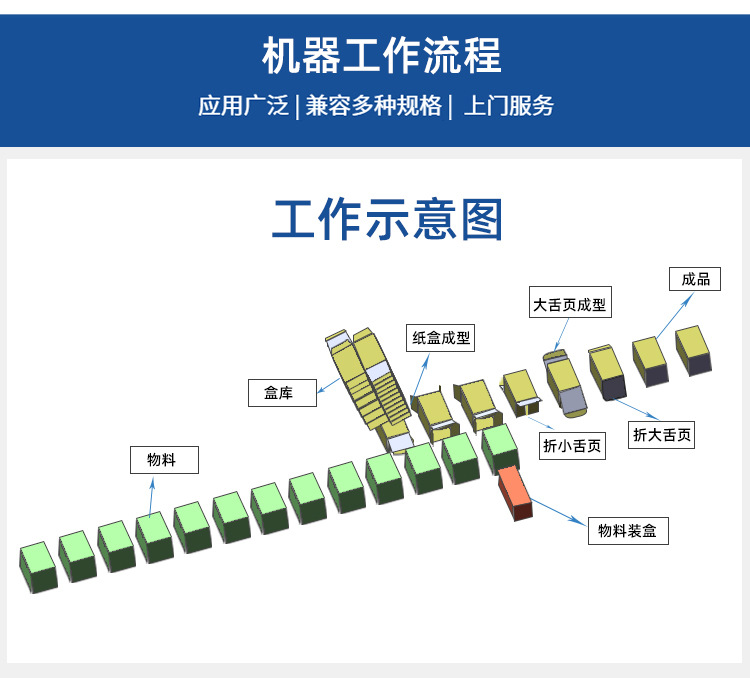

装盒机工作原理

        当物料(纸巾)准确地推入纸盒中时,纸盒在走盒链条的带动下将继续向前移动。由前端的关侧舌机构和纸盒下盖导向折封机构将纸盒处于封盒状态(此时上盖处于打开状态)。当纸盒经过喷胶延时光电开关时,将由PLC指使喷胶机构喷胶(无物料不喷胶,喷胶的长度和位置可通过触摸屏上编码器画面来设置,详情请见编码器设置说明),喷胶后即进入封盒工位,封完纸盒后由送盒链条输送至成品输出皮带处,再由成品输出皮带输出。在成品输出皮带上装有空盒剔除置,以避免空盒进入下一道工序。

全自动抽纸封盒机四大创新:

1、产能高,稳定速度可达80盒/分钟;

2、功能齐,半盒/全盒,纸高盒低/纸低盒高均可;

3、换产快,可换规格仅需10-20分钟;

4、操作便,伺服送纸、PLC控制系统易掌握;

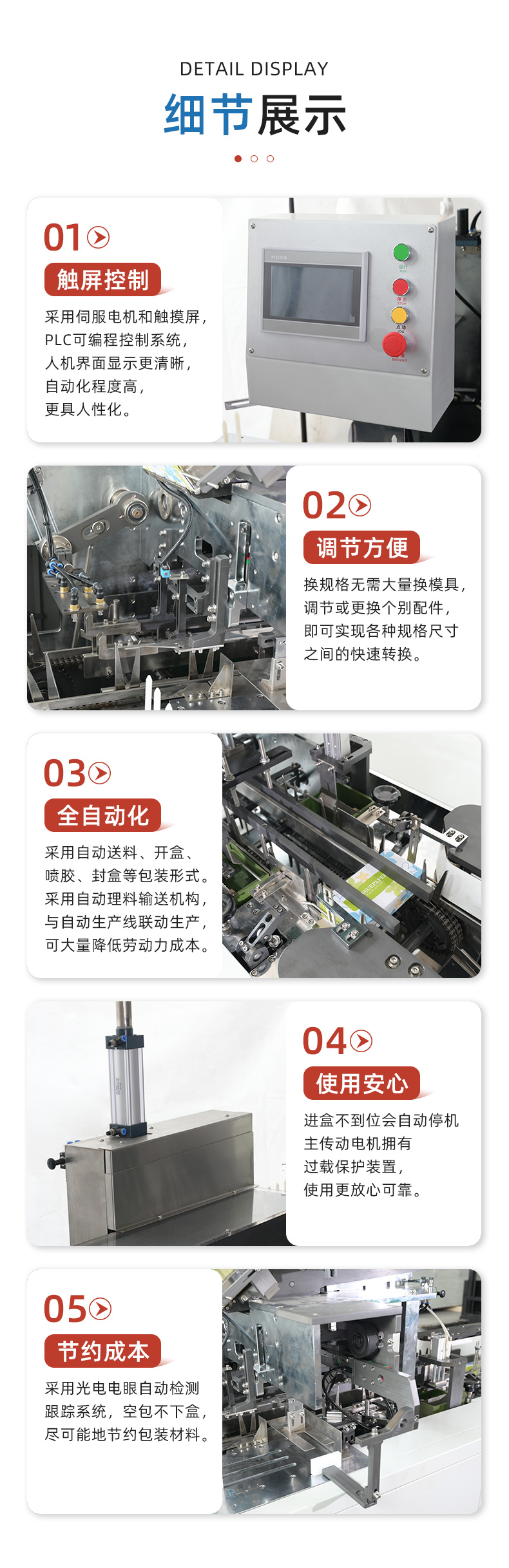

全自动抽纸封盒机特点

1、装盒机自动送料、开盘、入盒、喷胶、封盒等的包装形式,结构紧凑合理,操作调整简单。
2、采用同服电机和触摸屏、PLC可编程控制系统,人机界面显示操作更清晰简便,自动化程度高,更具人性化。
3、自动理料输送机构,方便与自动生产线联动生产,可大量降低劳动力成本。
4、采用光电眼自动检测跟踪系统,空包不下盒,节约了包装材料。
5、包装范围大,调节方便,换规格只要15分钟。
6、更换规格无需大量更换模具,只需调节或更换个别部件即可实现。
7、采用物品进盒不到位自动停机和主传动电机过截保护装置,使用更安全可靠。

8、可根据客户要求,采用上翻式安全防护罩,操作简便,外形美观。
